高精度光学計測機器って、いったい何？

まず、この「高精度光学計測機器」とは何か、ざっくり見ていきましょう。

これは、光を使った様々な原理（例えば、光学画像、干渉、共焦点など）を駆使して、モノのサイズ、形、位置、表面のデコボコ具合、膜の厚さ、さらには光学部品の性能までを、とっても正確に測れる装置のことです。

代表的なものとしては、

画像測定機: カメラで撮影した画像から寸法を測る機械です。
光学式座標測定機: 光を使って物体の3D座標を測る機械です。
干渉計: 光の波の干渉を利用して、非常に微細な表面の凹凸や距離を測る機械です。
3D光学プロファイラ: 物体の表面形状を3Dで詳細に分析する機械です。
共焦点計測システム: レーザー光を使って、より精密な3D画像を生成し、表面形状や深さを測る機械です。
光学面・自由曲面測定システム: レンズや特殊な形状の部品の表面を測る専門のシステムです。
光学センサを主測定チャネルとするマルチセンサ計測プラットフォーム: いろんな種類の光学センサーを組み合わせて、一度に多くの情報を測れる万能型のシステムです。

といったものがあります。これらの機器は、私たちが日々使うスマートフォンの部品から、自動車、医療機器、さらには宇宙開発に使われるような精密な部品まで、ありとあらゆるものの「品質」を守るために欠かせない存在なんです。

どこで使われているの？

この高精度光学計測機器は、本当に幅広い分野で大活躍しています。

半導体ウェハ・先端パッケージ: スマートフォンやPCの頭脳である半導体の、超微細な加工精度をチェックします。
レンズ・光学アセンブリ: カメラのレンズやVR/ARデバイスの光学部品の性能を保証します。
MEMS（微小電気機械システム）: 小さなセンサーやアクチュエーターなどの微細部品の品質を測ります。
精密機械部品: 時計や医療機器に使われるような、ミリメートル以下の精度が求められる部品を検査します。
コネクタ・電子部品: パソコンや家電製品に使われる電子部品の接続部分の精度を測ります。
電池・燃料電池: 新エネルギー分野で重要な電池の品質管理にも使われます。
自動車部品: 複雑な形状の自動車部品の寸法や表面状態をチェックします。
航空宇宙構造: 飛行機やロケットの部品の強度や安全性を確保するために使われます。
医療機器: 人の命に関わる医療機器の、わずかな誤差も見逃しません。
材料研究: 新しい素材の開発段階で、その特性を詳しく分析します。

これらの機器は、部品が「合格か不合格か」を判断するだけでなく、製造プロセスを最適化したり、自動で品質を調整したりするためにも使われています。研究開発から工場のラインまで、品質に関わるあらゆる場面で活躍しているんですね。

特に、需要面では、先端パッケージ（半導体の新しい形）、HBM（高性能メモリ）、高密度配線、精密な光学部品、微細な構造、新エネルギー車の部品、医療機器、航空宇宙用の自由曲面（特殊な形状）などで、品質に対する要求がどんどん高まっています。これまでは抜き取り検査やオフラインでの測定が主流でしたが、これからは「高スループット」（たくさんの量を素早く測れること）、「自動化」、「ニアライン」（製造ラインの近くでの測定）、「インライン」（製造ラインの中での測定）といった、より効率的でスピーディーな測定への移行が進んでいるそうですよ。

供給側も負けていません！「広い視野で高精度を両立する技術」や「複数のセンサーを融合する技術」、「自動フォーカス・自動レシピ機能」、「どんな素材でも測れる適応性」、「特徴認識機能」、「計測データ基盤の整備」、「グローバルな校正サービス」といった分野への投資が拡大しています。これからの成長を支えるのは、先端半導体パッケージ、AR/VR（拡張現実・仮想現実）や車載光学、スマート工場、そして中高級機の「現地化」なんだとか。

激しい競争と主要プレイヤーたち

この高精度光学計測機器市場では、大きく分けて二つの競争軸があると言われています。

総合計測プラットフォーム型: 幅広い製品やサービスを提供する大手企業。
専門光学技術型: 特定の技術や用途に特化して強みを持つ企業。

総合型の代表的な企業としては、ZEISS、Hexagon、KEYENCE、Mitutoyo、Nikon、AMETEKといった名前が挙がっています。これらの企業は、画像測定、光学座標計測、表面・形状計測、ポータブル3D計測、ソフトウェア、サービスなど、本当に幅広いソリューションを提供しているんです。例えばAMETEKは、ZYGO、Taylor Hobson、FARO、Creaformといった有名企業を買収して、計測プラットフォームをどんどん強化しているんですよ。

専門技術型では、Bruker、Jenoptik、Mahr、ACCRETECH/Tokyo Seimitsu、Quality Vision Internationalなどが、それぞれ白色光干渉、焦点移動、光学部品試験、表面・輪郭計測などで独自の強みを持っています。Polytec、Sensofar、Micro-Vu、Vision Engineeringといった企業も、特定の技術や研究室、少量・中量生産プロセスで差別化を図っています。

市場全体の集中度は中程度からやや高め。一般的な画像測定機は多くのメーカーが提供していますが、高性能な干渉計やナノメートル級の表面計測、光学アセンブリの性能試験、高精度なマルチセンサー装置など、高度な技術やサービスが求められる分野では、参入障壁が高くなっています。

これからの競争では、単に「精度が高い」だけでなく、「どれだけ速く測れるか（スループット）」、「どんな環境でも安定して測れるか（環境耐性）」、「どれだけ自動化できるか」、「ソフトウェアの使いやすさ」、「データ連携のしやすさ」、「アプリケーションの豊富さ」、そして「グローバルなサービス体制」が重要になってくるでしょう。2025年7月にはAMETEKがFARO Technologiesを買収するなど、業界再編も活発に進んでいます。

技術と用途の進化に注目！

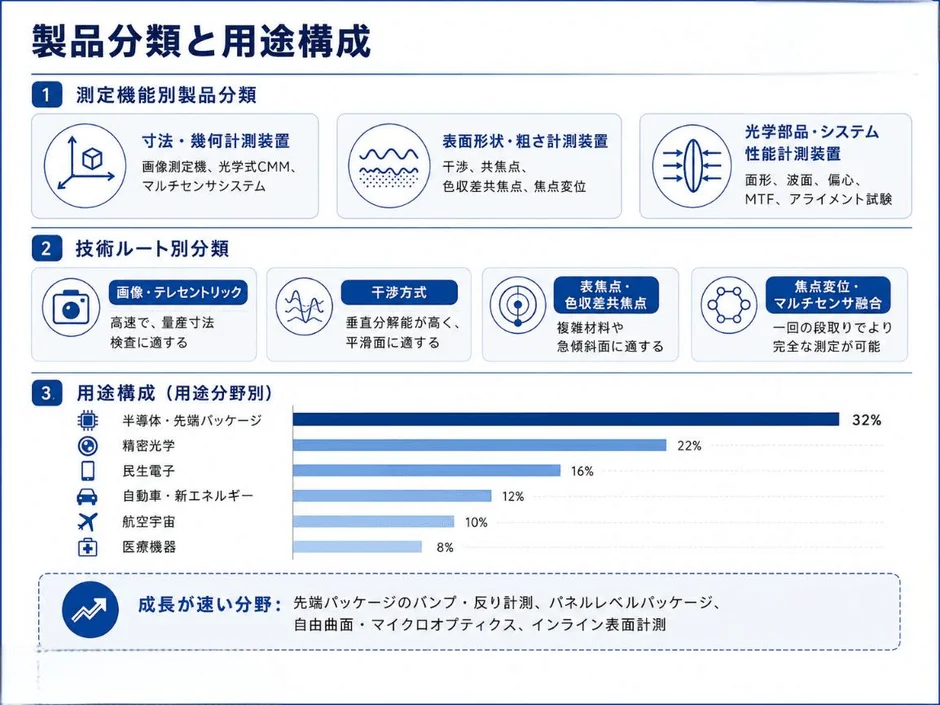

測定機能で見ると、大きく分けて3つの主要な領域があります。

寸法・幾何計測装置: 画像測定機や光学式座標測定機、マルチセンサー装置などが含まれます。これらは電子部品、精密加工品、医療機器、自動車部品などの寸法、位置、輪郭、幾何公差を測るのに使われます。
表面形状・粗さ計測装置: コヒーレンス走査干渉、位相シフト干渉、共焦点、色収差共焦点、焦点移動といった技術を使って、半導体、MEMS、精密加工品、コーティング、薄膜、機能表面の高さ、テクスチャ、粗さ、3D形状を測ります。
光学部品・光学システム計測装置: レンズの面形状、波面、偏心、中心厚、焦点距離、MTF（光学系の性能指標）、アライメントなどを対象とし、精密光学、車載カメラ、スマートフォン、AR/VRデバイス、レーザー、宇宙光学といった分野で使われます。

技術方式にもそれぞれ特徴があります。

画像・テレセントリック方式: 高速で操作が簡単なので、大量生産品の寸法検査にぴったりです。
干渉方式: 滑らかな表面に対して、非常に高い垂直分解能を発揮します。
共焦点・色収差共焦点・焦点移動方式: 複雑な材料や急な傾斜、粗い表面でもしっかり測れる適応力の高さが魅力です。
マルチセンサー融合: 画像、レーザー、白色光、接触プローブ、回転軸など、複数のセンサーを組み合わせることで、一度のセットアップでより完璧な測定が可能になります。

特に成長が速い分野としては、先端パッケージのバンプ（半導体上の突起）や反り計測、パネルレベルパッケージ（より大きな基板に半導体をパッケージする技術）、大面積の計測、自由曲面やマイクロオプティクス（微小光学部品）、インラインでの表面計測、そして「非熟練者でも簡単に使える自動計測」などが挙げられます。これは、専門的な知識がなくても、誰でも正確な測定ができるようになるということなので、ものづくり現場の効率化に大きく貢献しそうですね！

グローバルな視点での市場動向

高精度光学計測機器の「ものづくり」の中心は、欧州、日本、米国に集中しています。これらの地域には、精密光学、精密機械、モーション制御、ソフトウェア、校正サービスといった成熟した産業基盤がしっかりと築かれているからです。ドイツ、日本、英国、スイス、米国は、まさにこの分野の技術・製造拠点と言えるでしょう。

一方で、中国では画像測定、表面形状、レーザー変位、インライン光学計測といった製品開発が加速していて、半導体、新エネルギー、精密製造といった現地の産業が、中高級機の国産化を強く後押ししています。

主要な需要地域は、中国、米国、ドイツを中心とする欧州、日本、韓国、中国台湾です。東南アジア、メキシコ、中東欧における電子部品や車載部品、医療機器への投資も、新たな需要を生み出しています。例えば、SEMIが2026年4月に発表したデータを見ると、2025年の世界半導体製造装置販売額は1351億ドルに達し、前年比15%も増加しました。そのうち中国、中国台湾、韓国で世界市場の79%を占めていることから、先端製造投資がアジアに集中していることがわかります。これは、ウェハ、パッケージ、テスト、精密部品の光学計測需要を強力にサポートする産業基盤となっているんです。

それぞれの地域には、異なるチャンスがあります。

中国: 国産化と現地サービスがカギ。
米国: 先端半導体、航空宇宙、医療分野での需要が高い。
欧州: 自動車、産業装置、精密光学が主要な市場。
日本: 光学、半導体材料、精密機械の分野で強みを発揮。
韓国と中国台湾: HBMや先端パッケージが大きな機会。
東南アジア: 電子組立、OSAT（半導体後工程受託製造）、品質管理の高度化が進んでいます。

サプライチェーンと未来の課題

高精度光学計測機器のサプライチェーンは、以下のような構造になっています。

上流: 精密レンズ、テレセントリック光学系、干渉対物レンズ、分光・フィルタ部品、レーザー・LED光源、産業用カメラ、CCD/CMOS検出器、変位センサー、回折格子・エンコーダー、リニアモーター・精密ステージ、空気軸受、花崗岩ベース、防振、温度・環境補正、校正用標準器、画像処理・点群・表面パラメータ・不確かさ評価アルゴリズムなど、基盤となる技術や部品を提供します。
中流: 上流の部品を統合し、光学、精密機械、モーション制御、電子回路、ソフトウェア、校正技術を組み合わせることで、画像測定機、光学式座標測定機、干渉計、3D光学プロファイラ、共焦点計測機、光学部品試験装置、インライン計測ワークステーションといった完成品を提供します。
下流: 半導体・先端パッケージ、精密光学、電子、自動車・新エネルギー、航空宇宙、医療機器、金型・精密加工、研究開発といった、実際に機器を使う産業や分野です。

この市場に参入するには、いくつかのハードルがあります。安定した光機構造の設計、ナノ～サブミクロンレベルでの精密な動作と検出、複雑な表面の画像取得、環境変化への対応、トレーサビリティ（追跡可能性）、不確かさの管理、高度なソフトウェア開発、そして豊富なアプリケーションデータベースの構築などが求められます。特に、光学センサー、精密ステージ、計測ソフトウェア、校正・アプリケーションサービスといった分野が高付加価値を生み出す源泉となっています。

今後は、部品調達の多様化、現地でのサービス体制強化、モジュール化されたセンサー、オープンなデータインターフェース、そしてMES/QMS（製造実行システム/品質管理システム）・設備制御・デジタルツインといったシステムとの連携がさらに進むでしょう。

この業界は、国の計量基準、製造業の品質インフラ、半導体、高級装置、航空宇宙、医療機器、新エネルギー政策とも密接に関わっています。国際規格、顧客認証、トレーサビリティといった厳しい制約の中で品質が保証される必要があるんです。例えば、ISO 10360シリーズは座標測定システムの検査・検証を、ISO 25178シリーズは表面性状の測定に関する基準を定めています。

未来へ向かう高精度光学計測機器市場

今後数年間は、製造公差の厳格化、微細構造の普及、先端パッケージや異種集積（異なる種類の部品を組み合わせる技術）、自由曲面や複雑な光学系、自動品質管理、データ閉ループ（測定結果を製造プロセスにフィードバックして自動調整する仕組み）などが市場の成長を支えるでしょう。

技術面では、「広い視野と高精度を両立する技術」、「複数のセンサーで同時に測るマルチセンサー同時計測」、「透明・高反射・低反射・急傾斜面といった様々な表面への対応」、「自動レシピ作成や特徴認識機能」、「AIによる異常判定や自己診断」、「CAD・SPC（統計的工程管理）・MES・設備制御システムとの連携」といった進化が期待されています。

この競争を勝ち抜くのは、ハードウェア、ソフトウェア、グローバルサービスを統合できるプラットフォーム企業と、干渉、共焦点、自由曲面、光学アセンブリ試験、特定の産業向け工程パッケージで高い専門性を持つ企業に分かれるでしょう。顧客は、単なる「精度」だけでなく、「スループット」（処理能力）や「歩留まり」（良品率）への貢献を重視するようになるので、機器の選定も「不確かさ」、「サイクルタイム」、「自動化」、「保守性」、「データの価値」といった総合的な評価へと移行していくはずです。この市場は、これからも安定した成長と、より高度な製品ミックスへと進化していく可能性を秘めています。
